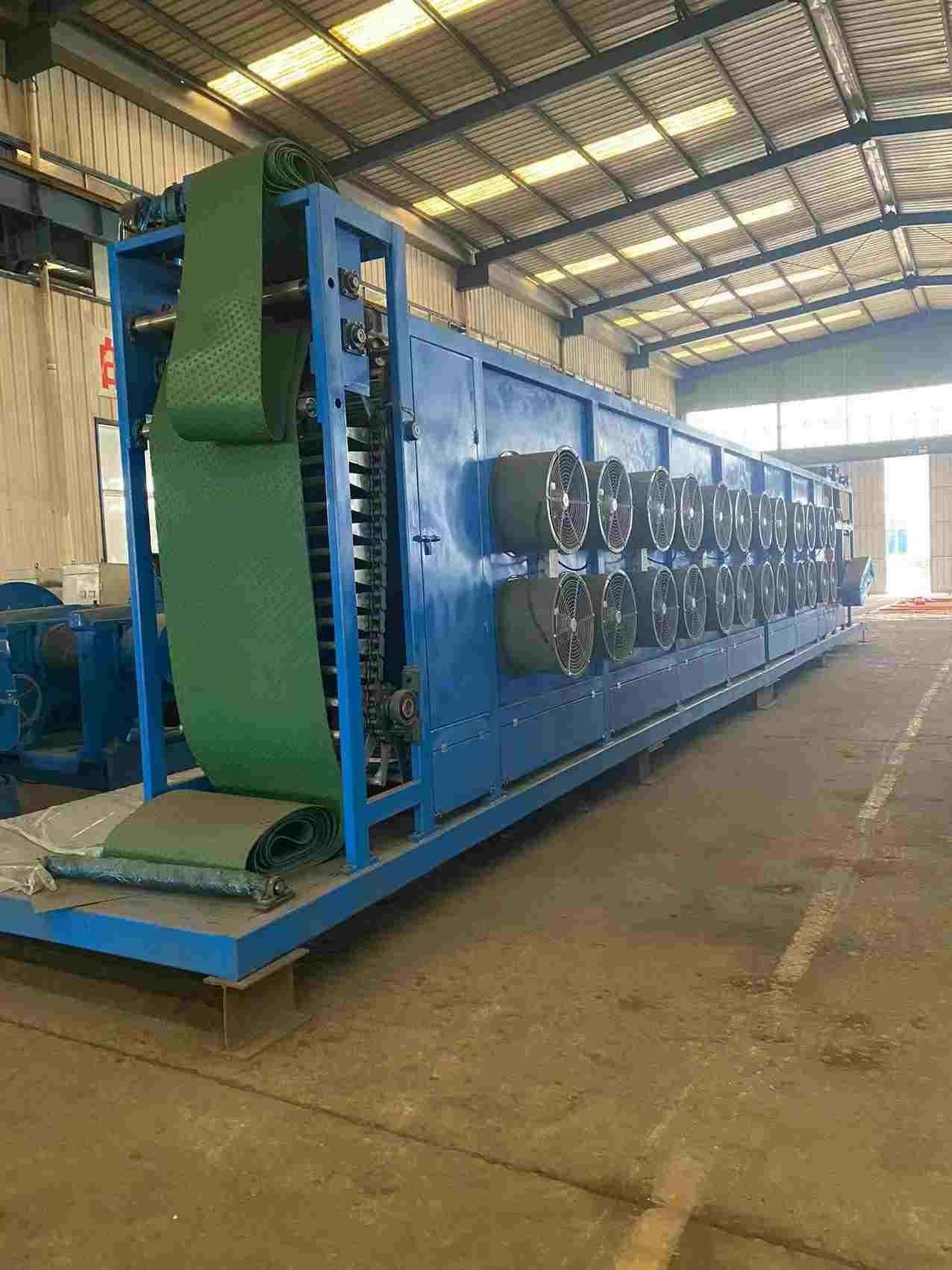

18KW-34KW Batch Off Rubber Koelmachine Elektrisch aangedreven

Batch-off rubberen koelmachine Batch-off koellijn

Batch Off Cooler Machine voor het maken van rubberen buis

1. Arbeidsomstandigheden
1.1 Apparatuurgebruik: De film wordt geperst, geweekt, gekoeld en gedroogd en vervolgens (handmatig) geplaatst voor het volgende proces.

1.2 Gebruiksomgeving apparatuur: hoogte <1000m, de hoogste temperatuur is 40℃, de laagste temperatuur is 5℃;de relatieve vochtigheid is tot 95%.
1.3 Voeding: AC380/AC220, 50Hz;

1.4 koelwater: watertemperatuur 25 ± 5 ℃;waterdruk 0,3-0,4 MPa;verbruik: 6m³/u.

1.5 Perslucht: druk: 0.5~0.8MPa, verbruik: 0.3m³/min

2. Overzicht van de hoofdstructuur

1 )Toegangsapparaat:
Het wordt gebruikt om de uit de tabletpers geperste film op te pakken.Het optillen en neerlaten van het frame van de schommelopraper wordt geregeld door de luchtcilinder, wat handig is in gebruik;de snelheid van de pick-up kan handmatig worden aangepast, wat kan worden afgestemd op de snelheid van de tabletpers en de achterste hefinrichting.
2 )Drukapparaat:
Uitgerust met een triplet, een klep en een perscilinder, wordt de cilinder bestuurd door een magneetklep om de werking van de regulerende drukrol aan te drijven, zodat de discontinue films tegen elkaar worden gedrukt, zodat de films continu kunnen worden geproduceerd.

3) Doorweekapparaat: Functie: Doorweek de film die door het ontvangende apparaat wordt vervoerd, en draag het lossingsmiddel.

Uitgerust met een isolatiemiddeltank, uitgerust met een koelsysteem en aangesloten op de koelwaterbron, kan de isolatievloeistof continu worden gekoeld om de temperatuur van de isolatievloeistof te regelen.

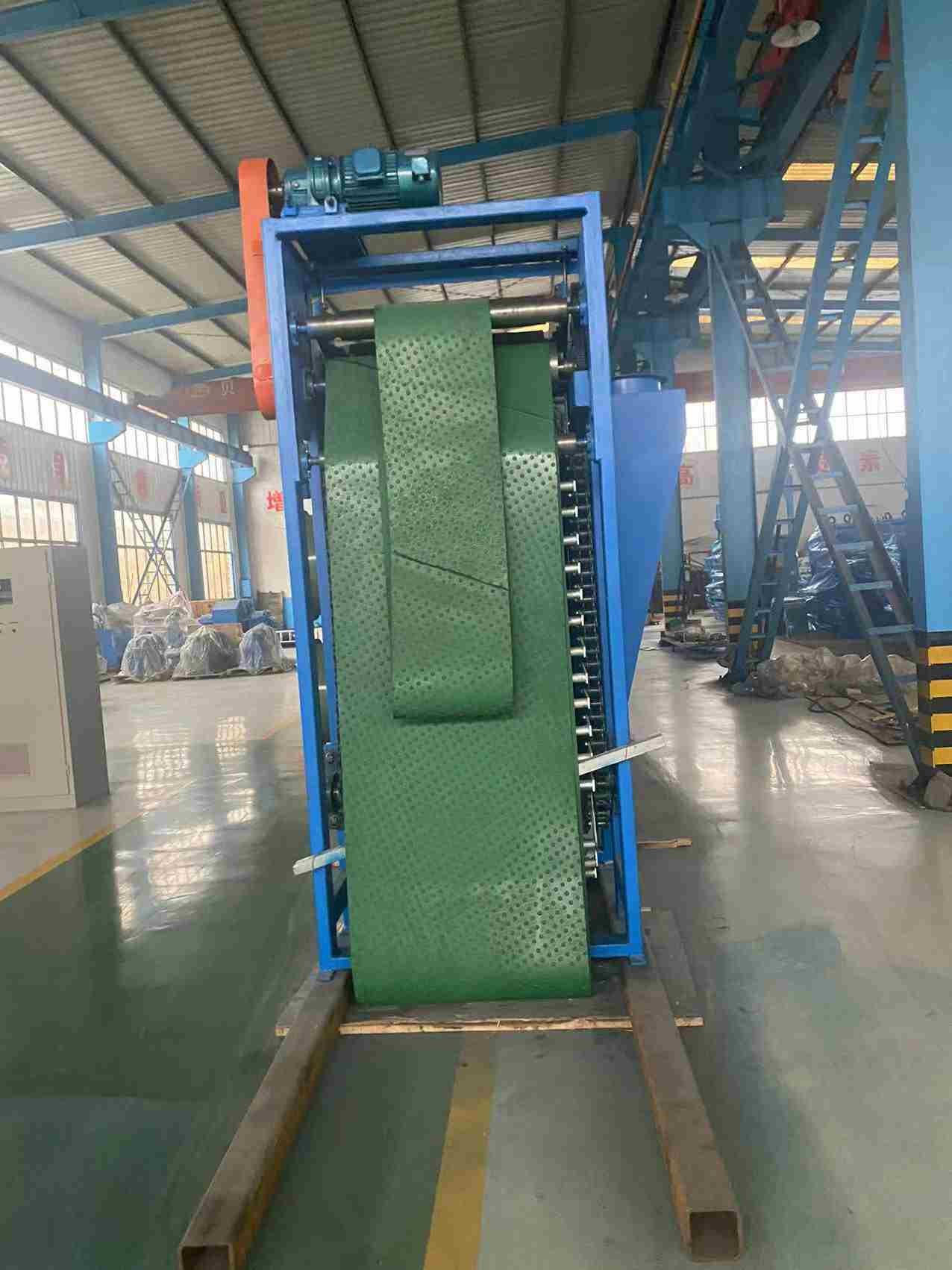

4) Klem- en hefinrichting:

Het apparaat klimt en transporteert de met isolatievloeistof gecoate film naar het luchtgekoelde gedeelte en het klimapparaat wordt onder een bepaalde hoek met de horizontale grond opgetild;

Onder het klimapparaat bevindt zich een wateropvangtank, die het overtollige lossingsmiddel uit de folie terug kan afvoeren naar de isolatietank.

De steunriem heeft een jog-omkeerfunctie om te voorkomen dat de lijm bij de lijminlaat wordt geblokkeerd, en de film kan worden omgekeerd en teruggevoerd naar de isolatiemiddeltank, wat handig is voor het omgaan met onverwachte situaties en het verminderen van uitvaltijd en onderhoudstijd.

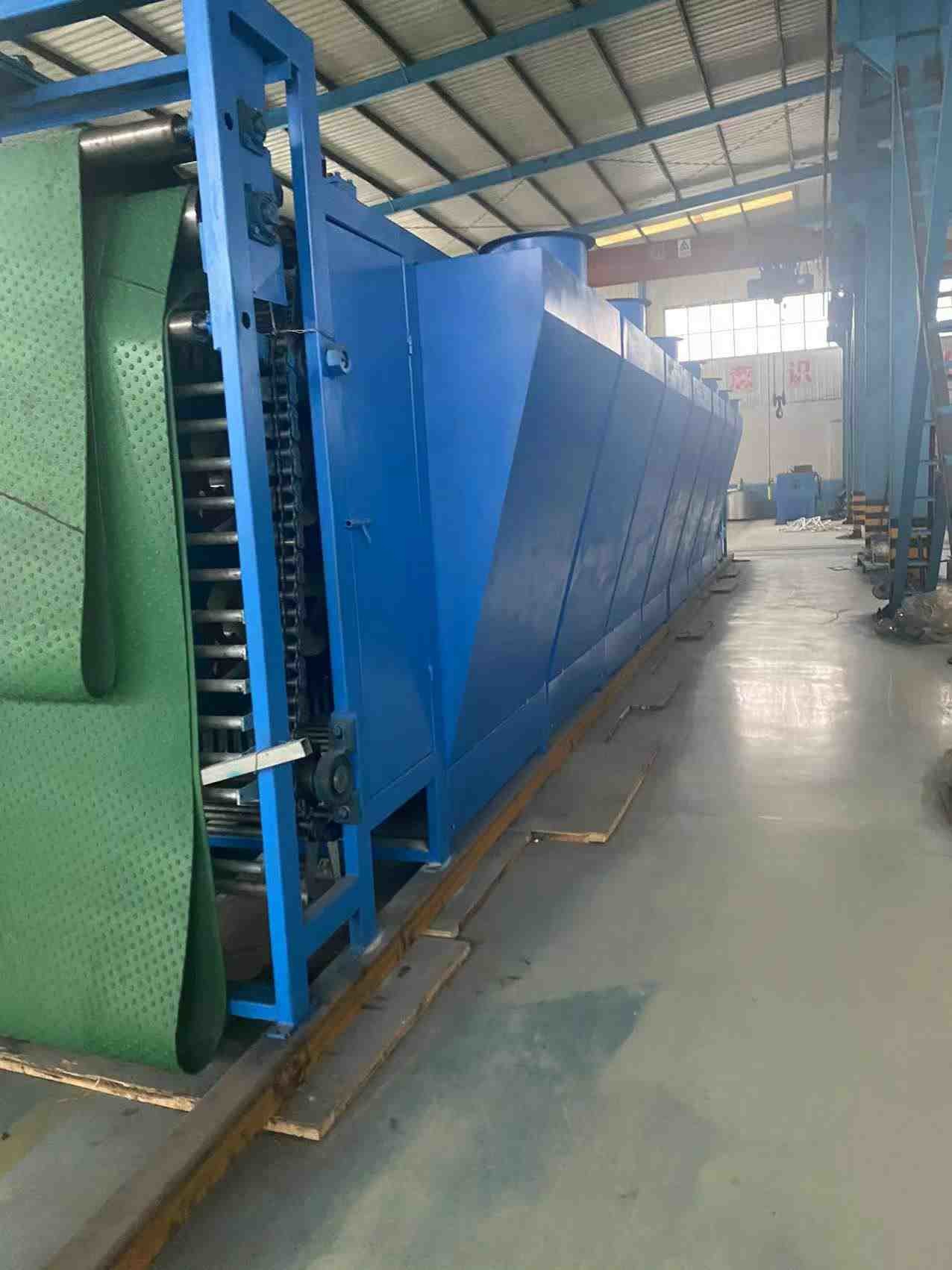

5) Luchtkoelingsapparaat:

Samenstelling: het bestaat uit een rek, een koelventilator, een ophangstang en een transportinrichting voor de ophangstang, winddeflector, enz.

De ophangstang neemt de gelaste structuur van stalen buis aan en de pen wordt op de ophangstang geïnstalleerd.De film wordt ingedrukt door het drukrolapparaat in het luchtkoelgedeelte en de pin wordt op de ophangstang bevestigd om te voorkomen dat de film onder de sterke wind van de ophangstang glijdt.

BEDRIJFSINTRODUCTIE

QINGDAO SHENGHUALONG RUBBER MACHINERY werd opgericht in 1967, heeft meer dan vijfhonderd werknemers,
fabricage voor rubbermachine en lamineermachine.
Als fabrikant van rubbermachines heeft Hangsen land voor meer dan 50.000 vierkante meter, met een balanstotaal van meer dan USD 100 miljoen, meer dan 500 werknemers en 60 werktuigbouwkundigen.

Het bedrijf is een van de grootste particuliere ondernemingen die zich bezighouden met professionele rubbermachines.
We 8 meter portaalfreesmachine,
TK6913B CNC boor- en freesmachine
TPX6213 vloerboring
TPX6113 frees- en boormachine
Verticaal bewerkingscentrum
CY-K630 CNC-draaibank
2,5 meter verticale draaibank en andere grote geavanceerde verwerkingsapparatuur
We produceren voornamelijk volgende machines.
Uitrusting voor radiaalbanden
XK-660 Rubberen open mengmolen
42 tot 65,5 inch vulkaniseermachine met dubbele vorm
75-105 inch enkelvoudige vulkaniseermachine
Serie interne mixers, series rubbermengmolens, extrusie- en filterseries
Bandenbuis, klep, vulkanisatiemachine voor binnenbandplaat
Recyclinglijn voor afvalbanden
Rubber wint bladlijn terug etc.,
We kunnen ook ontwerpen en produceren voor verschillende niet-standaard rubbermachines en -apparatuur volgens de eisen van de klant.
Ons bedrijf volgt altijd het marktconcept van "Marktvraag eerst, klant eerst.
Tot nu toe hebben we geëxporteerd naar meer dan 40 landen, genieten we van een goede reputatie op de wereldmarkt.
