xProductdetails
| Materiaal | Uit gegoten staal | Kleur | Groen blauw, |
|---|---|---|---|
| Riembreedte | 800mm | Structuur | Staal |
| Totale dikte | 20mm | persgrootte | 1200x2500mm |
| Warantee | 1 jaar | Certificaat | CE, ISO |
| Markeren | 16Mpa vulcaniserende Pers,Productielijn van de pers de RubberTransportband,Vulcaniserende RubberTransportbandproductielijn |
||
Productomschrijving

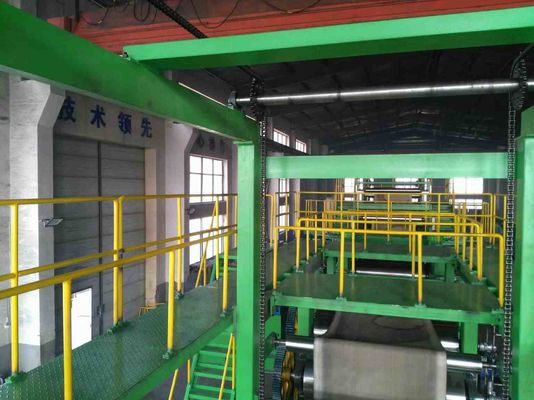

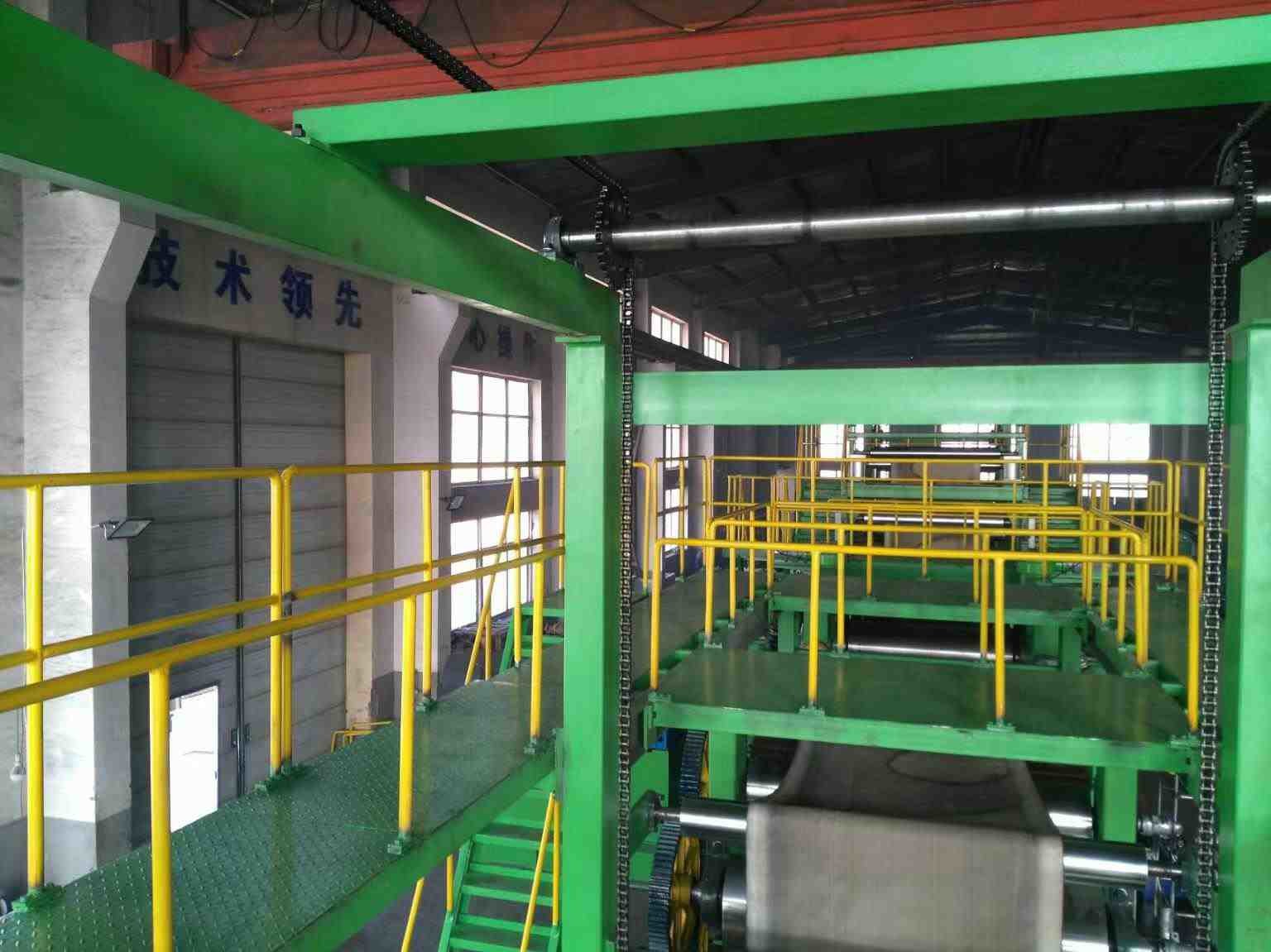

RubberTransportbandproductielijn
rubbertransportband het vulcaniseren de productielijnproductielijn van de persmachine

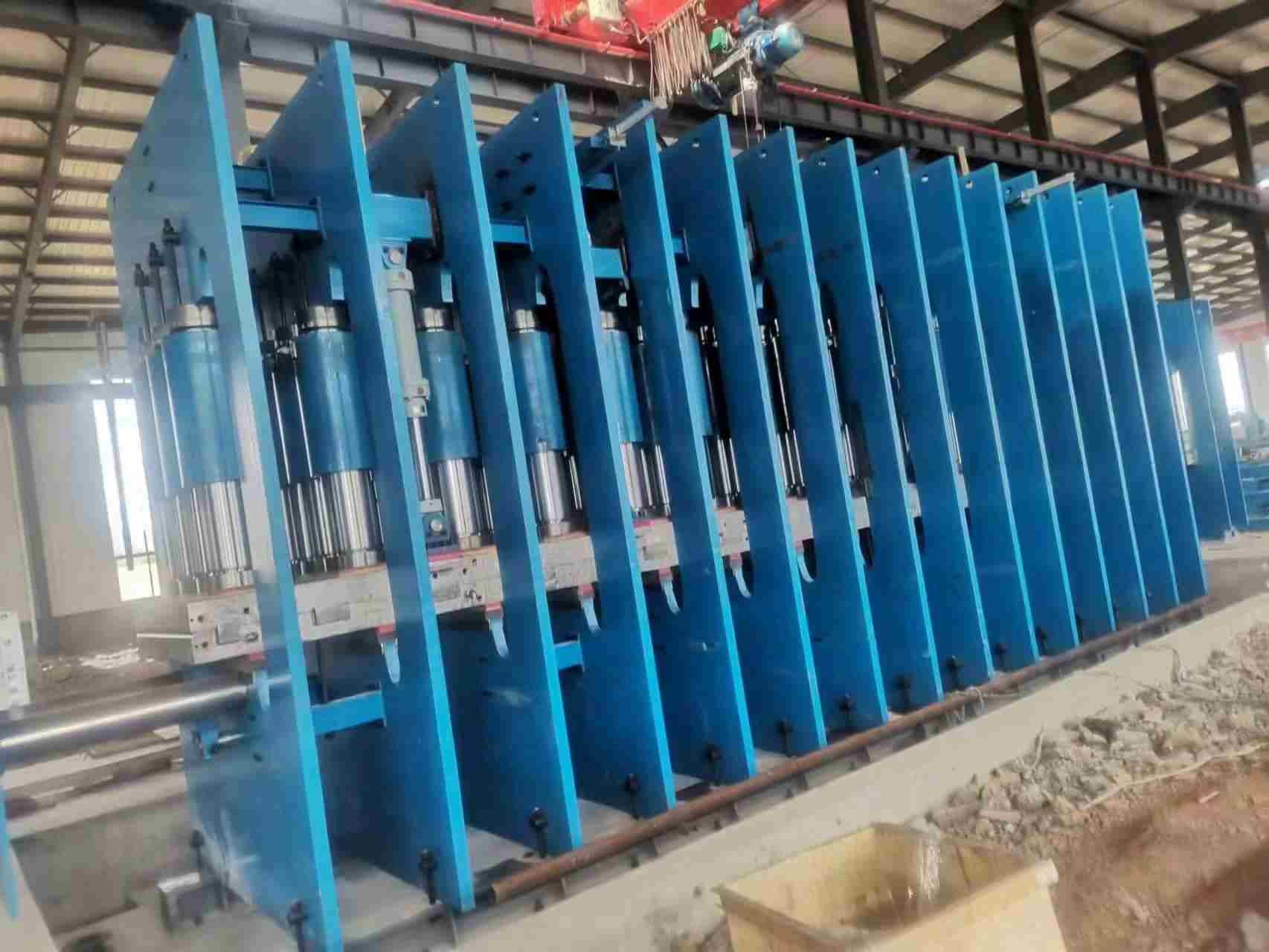

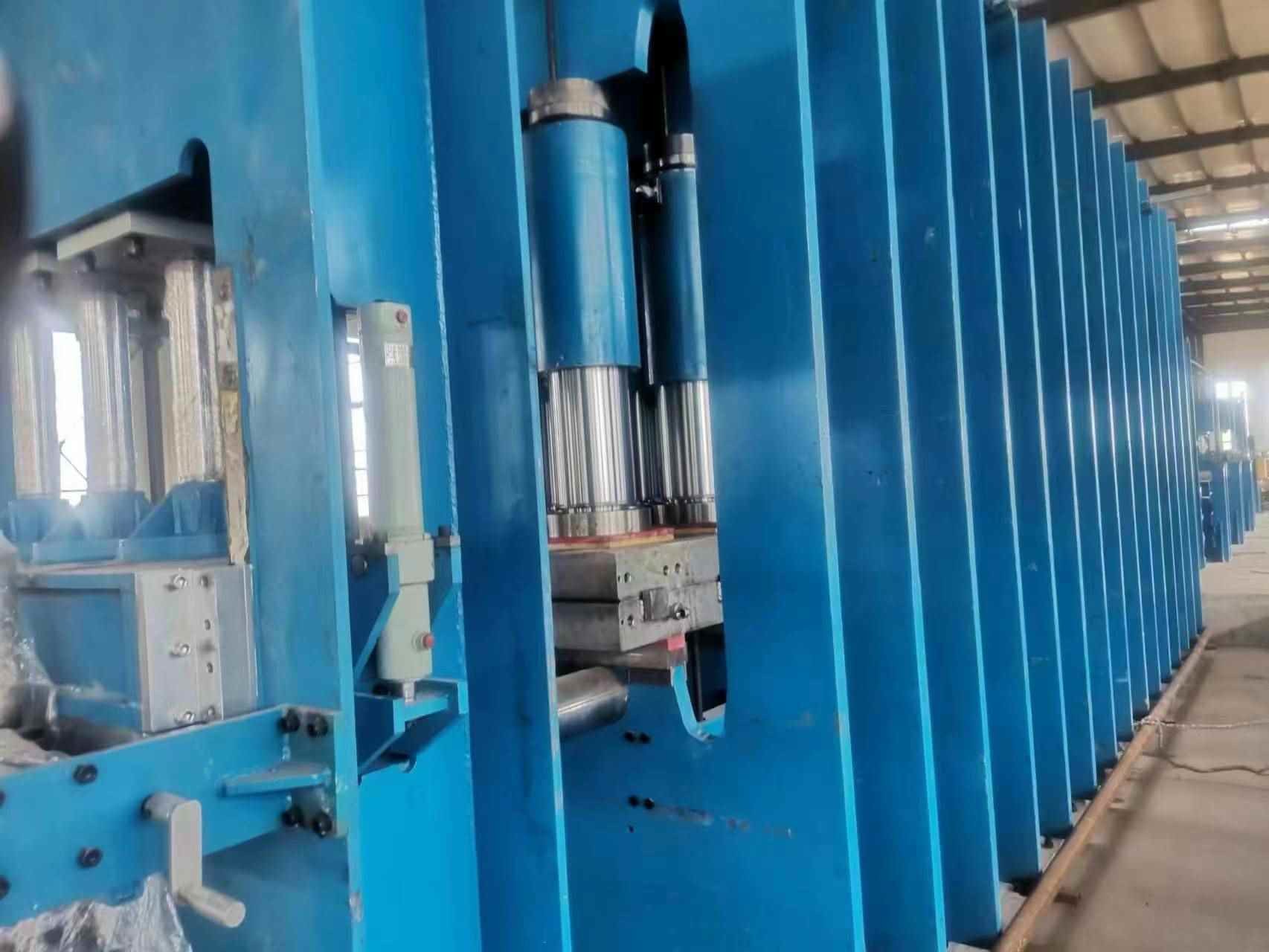

1, rubbertransportband het vulcaniseren persmachine
| Type | XLB-Q1200x2500x1/10.00MN |
| Het vastklemmen kracht | 10.00MN |
| Het werk hydraulische druk | 16Mpa |
| Warmhoudplaatgrootte | 1200x2500x67mm |
| De druk van het eenheidsgebied | 33kg/cm2 |
| Het werk lagen | 1 laag |
| Zuigerslag | 300mm |
| Zuigerdiameter | 360mm |
| Zuiger Qty. en materiaal | 6 reeksen, gekoeld gietijzer |
| Hydraulische cilinder Qty. en materiaal | 6 reeksen, knoestig gietijzer |
| Afstand tussen warmhoudplaat | 300mm |
| Het verwarmen wijze | Elektrisch (geleidingsolie) |
| Hoofdmotormacht | Het lage voltagemotor 7.5KW*2 van de hoogspanningsmotor 11KW*1 |
| Verzegelend element | 12 reeksen (hoofdmachine 6 reeksen, toebehoren 6 reeksen) |
| Dichte vormsnelheid | 15mm/s |
| Open vormsnelheid | 13mm/s |
| Structuur | Frametype |
| Controlemethode | PLC controle, automatische clse en open vorm, automatische uitlaat |
| Totale grootte | 4250*2500*4350 |
| Gewicht | Bijna 36T |
2, 1. Hoofdmachine technische parameters: Xlb-Q1400X3000/13.00MN Rubberriemvulcaniseerapparaat
| 1. | Type | XLB-Q1400*3000/13.00MN |
| 2. | Het vastklemmen kracht | 13.00MN |
| 3. | De druk van het eenheidsgebied | 3.0Mpa |
| 4. | Warmhoudplaatgrootte | 1400*3000*76mm |
| 5. | Afstand tussen warmhoudplaat | 300mm |
| 6. | Zuigerdiameter | 400mm |
| 7. | Zuigerslag | 300mm |
| 8. | Het werk hydraulische druk | 17.0Mpa |
| 9. | Cilinder Qty. | 6 stukken |
| 10. | Bewegende snelheid van warmhoudplaat |
Het toenemen: ≥15mm/s Onderaan: 13mm/s |
| 11. | Het verwarmen wijze | Stoomhitte (of van de hitteoverdracht olie) |
| 12. | De koelwaaier van de warmhoudplaat | Inham: 200mm, Afzet: 100mm |
| 13. | De motormacht van de lage drukpomp | 2×11kw |
| 14. | De motormacht van de hoge drukpomp | 15kw |
| 15. | Gewicht | 45000KG |
3.1 een deel van de doektoepassing van het afwikkelende apparaat (één reeks)
| Reductiemiddel | Model xw-4 |
| Motor 1.5KW | Model y100l-6 |
| De maximumsnelheid van de spoel | 50r/min |
3.2 tractieapparaat (één reeks voor elk voorzijde en achtergedeelte)
| ZQ-reductiemiddel | Modelzq35 |
| Diameter en Efficiënte Lengte van Tractierol | Ф220 1400 |
| Tractie lineaire snelheid | 16m/min |
3.3 zegen en het uitrekken zich apparaat (één reeks voor voorzijde, achtergedeelte en midden die zegenen)
| Vastklemmende cilinder |
Dia.: Ф200mm Slag: 200mm Hoeveelheid: 2 |
| Het vastklemmen kracht | 1.0MN |
| Het werk oliedruk | 16.0MPa |
| Uitrekkende cilinder |
Dia.: Ф200mm Slag: 400mm Hoeveelheid: 2 |
| Totale trekkracht | 1.0MN |
3.4 het rollen van apparaat (één reeks)
| Motor |
Model y160l-8 Macht: N=5.5kw Roterende snelheid n=720r/min |
| Reductiemiddel | Modelzq35 |
| Toepassingsbroodje |
Broodjesdiameter Ф320 Lijnsnelheid 12.2m/min |
| Maximumbandbreedte | 1400mm |
3.5 reparatiemachine ()
| Motor | Macht: N=3kw |
| Dubbele pomp | Lage druk geschatte stroom 100L/min |
| Duikersdiameter | Ф340mm |
| Duikersslag | 300mm |
| Aantal hydraulische cilinders | 2 |
| Warmhoudplaatspecificaties | 1400×800×60 |
3.6 hulp hydraulisch systeem
| Motor | Macht N=11kw |
| Het asmodel van de Zuigerpomp |
63YCY Vooraf ingestelde druk P=25MPa |
| Werkelijk hoeveelheid werkdruk | 16.MPa |
Hulpgewicht: 34000Kg
