7.5Kw rubber van het de Machine Rubberpoeder van de Bandontvezelmachine de Productielijniso Ce

L.P.-1200 rubber van de het poederlijn van de ontvezelmachinemachine rubber het afvalband recyclingslijn

De rubberinstructie van de poederproductielijn

1. draadtrekkenmachine
De harde legering is gelast op het scherpe blad om het stijf en wearable te maken.
De machine is uitgerust met veiligheidsplanken om onveilige kwesties tijdens de schil van de bandparel voor te komen van de motor effectief te verhinderen, zijn het snelheidsreductiemiddel en het belangrijkste kader allen samen stevig gestructureerd als één lichaam. De basis van de machine is een volledig gietvormkader, dat voor installatie geschikt is.

TOEPASSING:
De machine is toepasselijk voor het opstijgen van staalringen van bandparels.

Technische gegevens

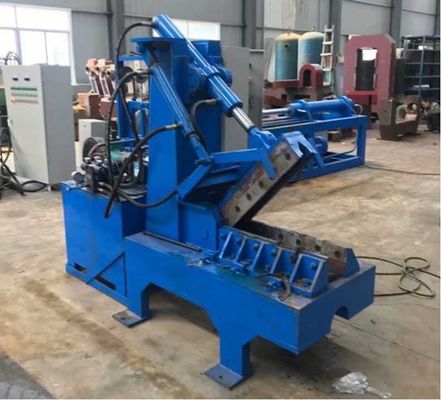

2.QDJ-1200 bandsnijmachine

Specificaties

1.1 totale grootte (L×W×H): 2080×1000×2130mm

1.2 Qty. van snijder: 4pieces

1.3 snijdersslag: bijna 600mm

1.4 cilinderdruk: bijna 12T

1.5 het werk oliedruk: 6.3Mpa

1.6 oliepomp: Stroom 40 L/mi, druk 6.3Mpa

1.7 het werk olierang: Nr 32 mechanische olie

1.8 motormodel: Y132m2-6, macht: 7.5-11kW

Qdj-1200 is de snijmachine etc. hoofdzakelijk samengesteld uit elektrische motor, vinpomp, elektromagnetische het omkeren klep, afblaasklep, werkende oliecilinder, hydraulische pijpleiding, de steun van de oliecilinder, snijder, machinekader.

De oliecilinder keurt HSG-norm goed werkend hydraulische oliecilinder, is het kader gelast met het sectiestaal van uitstekende kwaliteit, en de snijder wordt gemaakt van speciaal hulpmiddelstaal, dat thermisch behandeld is en een hardheid van HRC60-64 heeft. Het hydraulische systeem wordt geplaatst achter het snijderskader, dat de structuur compacter maakt.

Wanneer het werken, plaats manueel de banden die moeten dichtbij worden behandeld, en de ringsdraad moet vooraf worden geschikt om de snijder te beschermen.

zorg ervoor dat het vlak en keurig wordt geplaatst, drukken de het werkknoop om de cilinder te maken langzaam vallen en de band afsnijden. Als het in kleinere lijmblokken moet worden verdeeld, de verrichting van de actiecyclus.

3. Principe van hydraulische controle

Het hydraulische systeem van snijmachine qdj-1200 is vrij eenvoudig. Het principe van het hydraulische systeem is samengesteld uit vinpomp, afblaasklep en elektromagnetische het omkeren klep. Wanneer het werken, begint de vinpomp, en de olie bereikt de het omkeren klep door de afblaasklep. De elektrische componenten zoals knopen en reisschakelaars worden gebruikt om de elektromagneet op de het omkeren klep te controleren, zodat de zuiger op de oliecilinder zich omhoog of naar beneden kan bewegen. wegens het gebruik van de m-Type three-position vier-richting het omkeren klep, wanneer het scherpe mes ophoudt bewegend, wordt de olieoutput door de winst van de oliepomp rechtstreeks naar de olietank door de het omkeren klep, en de oliekring tussen de hogere kamer en de lagere kamer van de cilinder afgesneden (door de solenoïdeklep) zodat de olie in de cilinder houdt, dit de veiligheid van de machine verhoogt (de snijder wordt stevig bevestigd in een bepaalde positie in de cilinder zodat het niet zal vallen en geen mensen toe te schrijven aan zijn eigen gewicht of andere redenen zal kwetsen).

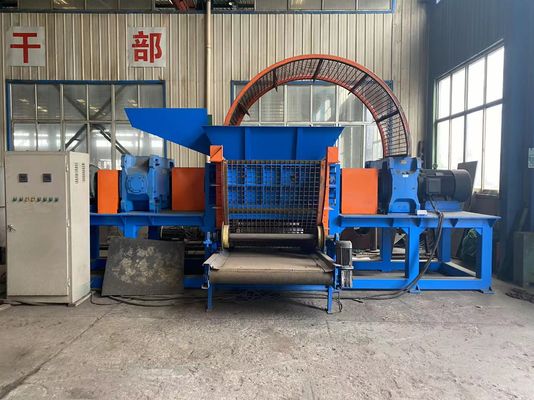

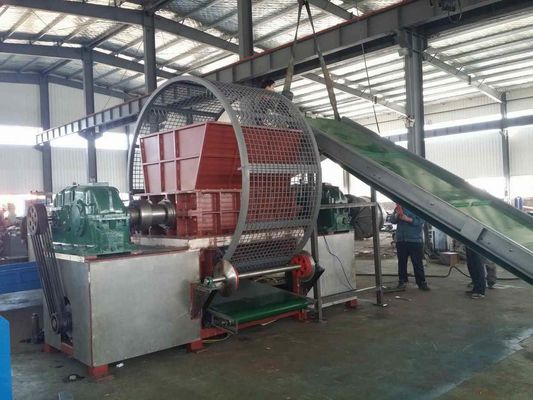

3.rubber ontvezelmachinemachine

De ssj-40130 dubbel-schachtontvezelmachine is een nieuw die type van ontvezelmachine door ons Bedrijf wordt gemaakt, omvat bewegend mes (hoofdas, bewegend messenlichaam, verbindingsstuk, het dragen), statisch mes, dragende doos, doossteun, het voeden systeem, het lossen systeem, het materiële systeem van het blokonderzoek, machtssysteem, elektrocontrolesysteem, enz. Het heeft de kenmerken van torsie, hoog rendement met lage snelheid, met geringe geluidssterkte, hoog, enz. Het heeft een brede waaier van toepassingen en is geschikt voor zelfstandige of passende productielijnen.

Ssj-40130 met de wijzers van de klok mee roteert dubbel gebruik twee van de schachtontvezelmachine messenrollen, één en andere roteert linksdraaiend. De twee messenrollen roteren met betrekking tot elkaar. Nadat de grondstof de silo, de scheur van twee messenrollen, besnoeiing, ingaat en elkaar drukt om het materiaal te verscheuren. Wanneer het materiaal wordt verscheurd en harde materialen of gekronkelde materialen ontmoet, zal rol twee omkeren, zal het materiaal uit de actiewaaier van de messenrol, duwen en zal dan een voorwaartse omwenteling vormen, die het materiaal toestaan om de actiewaaier weer op te nemen die van de messenrol, herhaalde uitdrijving vormen en tearing, om het doel van volledig tearing te bereiken het materiaal. Het blad van het materiaal wordt gemaakt van gesmeed 42CrMo-staal door thermische behandeling, die hoge slijtageweerstand, hoge hardheid, sterke en lange levensduur heeft, en kan onophoudelijk in productie worden gesneden. Het materiaal is geschikt om afvalbanden van ≤1200mm te verscheuren (met inbegrip van volledig stalen, semi-staal, en bias banden, nota: de twee staalringen van de band moeten worden teruggetrokken vooraf) om de gehele band te verscheuren. Wanneer het materiaal in normale bedrijfsvoering is, is het verboden om metaalvoorwerpen of stenen in het materiaal te zetten. Als u andere punten moet verscheuren, om materiaalschade te verhinderen, gelieve Shenghualong of de verkoper te contacteren vóór verrichting.

om schade aan het materiaal te verhinderen moet het onderhoud van het materiaal door beroeps worden uitgevoerd.

Om lichamelijk letsel en schade aan de machine te verhinderen, zou de de behoefte deskundige persoon van het machineonderhoud, en beschermende handschoenen moeten dragen wanneer bladen wijzig.

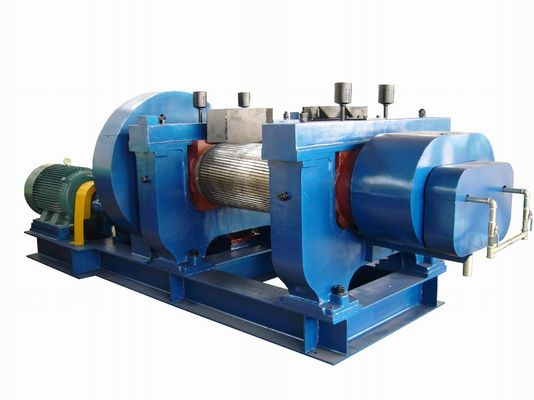

4. Rubbermaalmachine: Dit is afvalband recyclerend hoofdmachine

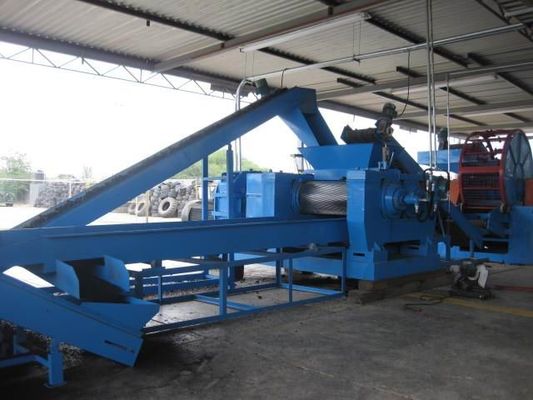

5. Rubbergranulatorproductielijn

6.fiber-seperator

Hoofd technische specificaties

1). Drijvende kracht: De diameter van het ventilatorblad is φ1100 mm, en het aantal is 8 stukken.

2). Wielshell grootte: het materiaallichaamsdeel is φ1600 mm, en de totale hoogte van het materiaal is ongeveer 3400 mm.

3). Assnelheid: 377 (en 464) t/min.

4). Hoofdmotor: Jq2-52-6 5.5kw 760rpm.

5). Voederrevoluties: 29 revoluties per minuut.

6). Voedermotor: Jw092-4 0,4 kW 1370 t/min

ELEKTRISCH

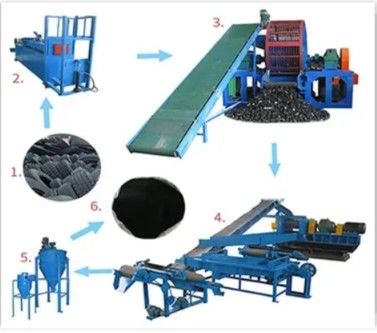

Het werk stroom:

Afvalband-Draadtrekkenmachine-bandsnijder--Rubberontvezelmachine- Staaldraad die machine scheiden-het magnetische scheiden -Rubberpoeder

--vezelseperator.

1. De machine van het staaldraadtrekken--haal de dikke staaldraad.

2.tire snijder--snijd de grote banden in drie delen

3. Transportband-vervoer de band aan de ontvezelmachine.

4. Tweeling-schachtontvezelmachine--Scheert de band in 5 - 10cm blokken;

5. Recyclagesysteem--Om de grootte van stukjes te controleren die naar rapers gaan;

6. Raspers-verminder de stukjes in 15. 20mm spaanders en bevrijdt staal van het rubber;

7. Over riemmagneet--Scheiding van bevrijd staal van de rubberspaanders;

8. Trillingsvoeder--Vervoerden de rubberspaanders;

9. Rubbergranulatormachine--De groottevermindering van de spaanders aan 14mm korrels en bevrijdt de textielfractie aan de scheiding van de luchtstroom.

10. Molenmachine --Molen rubberpoeder.

11.Central het van stof ontdoen van eenheid--Verwijder stof en boetes uit het systeem en filtreer de lucht alvorens het naar de atmosfeer te terugkeren.
