415V 50HZ rubberen bandenvernietiger LP800 Recyclinglijn voor afvalbanden

I MT / UUR Rubber Shredder Machine Rubberpoederlijn Afvalbandrecyclinglijn

Rubberpoeder productielijn Instructie

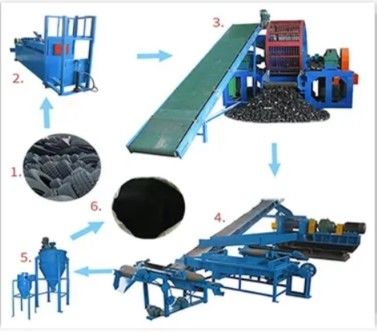

Afvalband --- Draadtrekmachine --- bandensnijder -- Rubberontvezelmachine --- Staaldraadscheidingsmachine --- magnetisch scheiden --- Rubberpoeder

--vezelscheider.

1. Staaldraadtrekmachine - haal de dikke staaldraad eruit.

2. bandensnijder - snijd de grote banden in drie delen

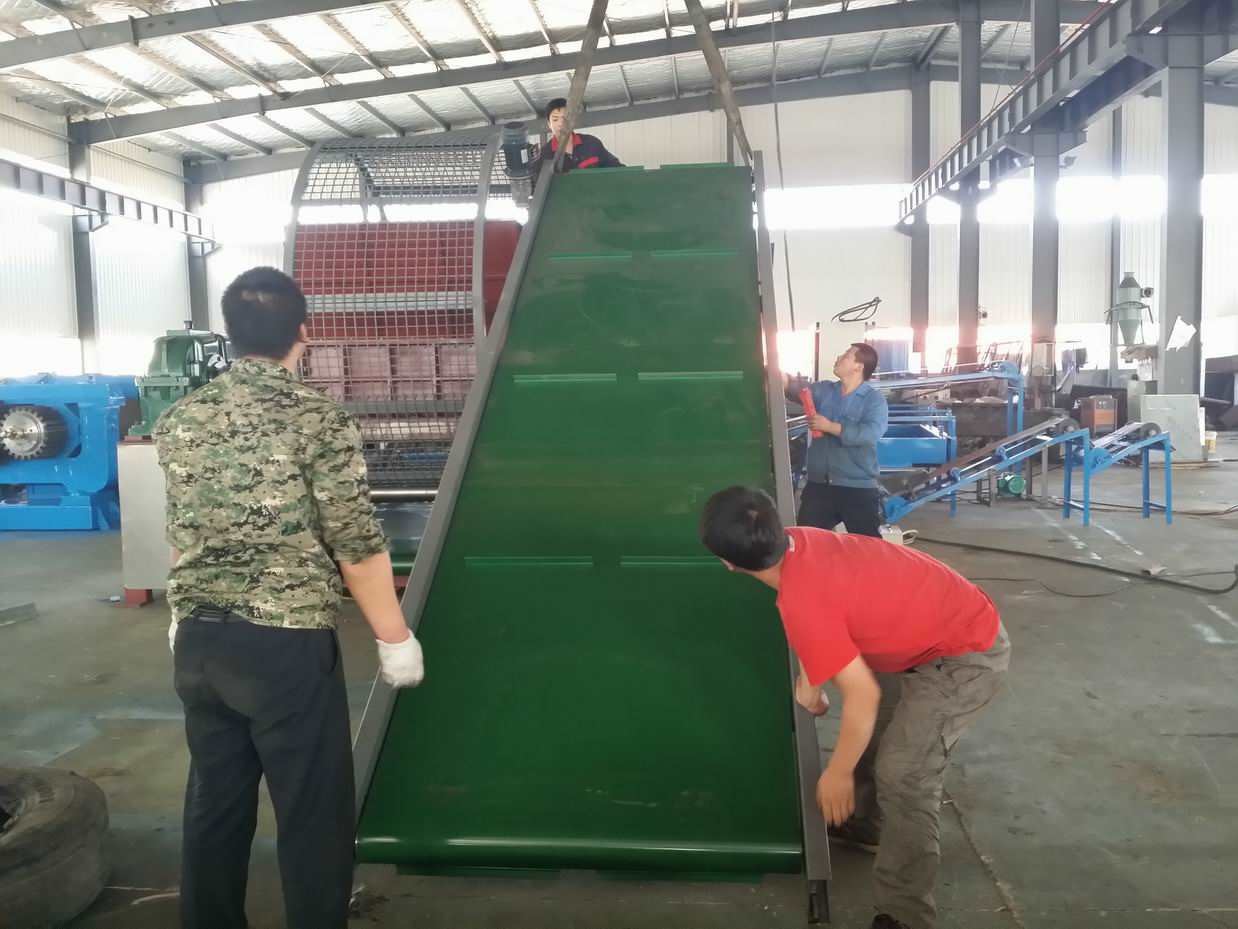

3. Transportband-transporteer de band naar de shredder.

4. Tweeassige ontvezelmachine--Schaart de band in blokken van 5 - 10 cm;

5. Recirculatiesysteem - Om de grootte van snippers te regelen die naar de rapers gaan;

6. Raspers - Verklein de snippers tot 15. 20 mm spanen en bevrijdt staal van het rubber;

7. Over riemmagneet - Scheiding van bevrijd staal van de rubberspaanders;

8. Trilvoeder--Vervoert de rubberspaanders;

9. Rubbergranulatormachine - Verkleining van de chips tot korrels van 1-4 mm en maakt de textielfractie vrij voor luchtstroomscheiding.

10. Molenmachine --Grinder rubberpoeder.

11.Centrale ontstoffingseenheid--Verwijder stof en fijne deeltjes uit het systeem en filter de lucht alvorens deze terug te voeren naar de atmosfeer.

Werkstroom:

1.draadtrekmachine
Op het snijblad is een harde legering gelast om het stijf en draagbaar te maken.
De machine is uitgerust met veiligheidsplanken om effectief te voorkomen dat er onveilige problemen optreden tijdens het afpellen van de hiel van de band.

het snelheidsreductiemiddel en het hoofdframe zijn allemaal compact gestructureerd als één lichaam. De basis van de machine is een compleet gegoten raamwerk, wat handig is voor installatie.

SOLLICITATIE:
De machine is geschikt voor het verwijderen van stalen ringen van bandhielen.

Technische data

2.QDJ-1200 bandensnijmachine

.Specificaties

1.1 Totale afmetingen (L × B × H): 2080 × 1000 × 2130 mm

1.2 Aantal.van snijder: 4pieces

1.3 Snijslag: bijna 600 mm

1.4 Cilinderdruk: bijna 12T

1.5 Werkoliedruk: 6.3Mpa

1.6 Oliepomp: Debiet 40 L/mi, druk 6.3Mpa

1.7 Werkoliekwaliteit: nr. 32 mechanische olie

1.8 Motormodel: Y132M2-6, vermogen: 7,5 --- 11 kW

3.rubber ontvezelmachinemachine

kenmerk
Deze machine heeft de compacte structuur, geavanceerde technologie, laag stroomverbruik, hoog rendement, verpletterende kamer met off-structuur, gemakkelijk te onderhouden, enz. De machine, die uitstekend hard gelegeerd staal aanneemt als blad, zeer hard en draagbaar, is druable; gaasscherm heeft een rasterstructuur, laat stukken met een groot oppervlak vallen, is goed voor rubberen stukken.

1. voorwoord

Lees deze handleiding zorgvuldig door voordat u de apparatuur installeert om onnodig letsel en schade aan de apparatuur tijdens het gebruik te voorkomen.

Opmerking: Omdat er scherpe messen in de machine zitten, wees dus voorzichtig bij het bedienen van de machine, om welke reden dan ook, de hoofdeenheid moet onbelast worden gestart.

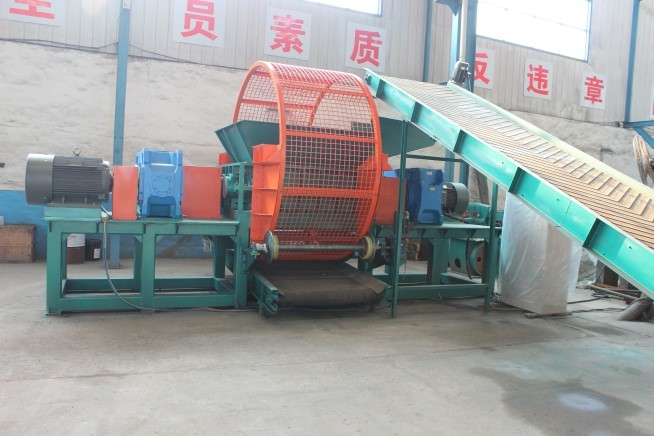

2. Apparaatbeschrijving

De SSJ-40130 dubbelassige shredder is een nieuw type shredder gemaakt door Shenghualong Company, inclusief bewegend mes (hoofdspil, bewegend meslichaam, afstandsstuk, lager), statisch mes, draagtas, doosbeugel, invoersysteem, afvoersysteem, materiaalblokzeefsysteem, voedingssysteem, elektrisch regelsysteem, enz. Het heeft de kenmerken van lage snelheid, laag geluidsniveau, hoog koppel, hoog rendement, enz. Het heeft een breed scala aan toepassingen en is geschikt voor stand-alone of bijpassende productie lijnen.

3. Belangrijkste technische parameters van de apparatuur

3.1.De roterende diameter van het bewegende mes: φ480 mm

3.2.Aantal bewegende messen: 25 stuks

3.2.De dikte van het bewegende mes: 50 mm

3.3.De roterende snelheid van het bewegende mes: 12r/min

3.4.Motorvermogen: 55+55Kw

3.5.reducer-model: ZSY-400-80

3.6.breekkamer lengte × breedte: 1340 × 1115 mm

3.7.Roterende kooi: Φ2600×1260/50×50

3.7.Lengte hoofdeenheid × breedte × hoogte: 6430 × 2600 × 3130 mm

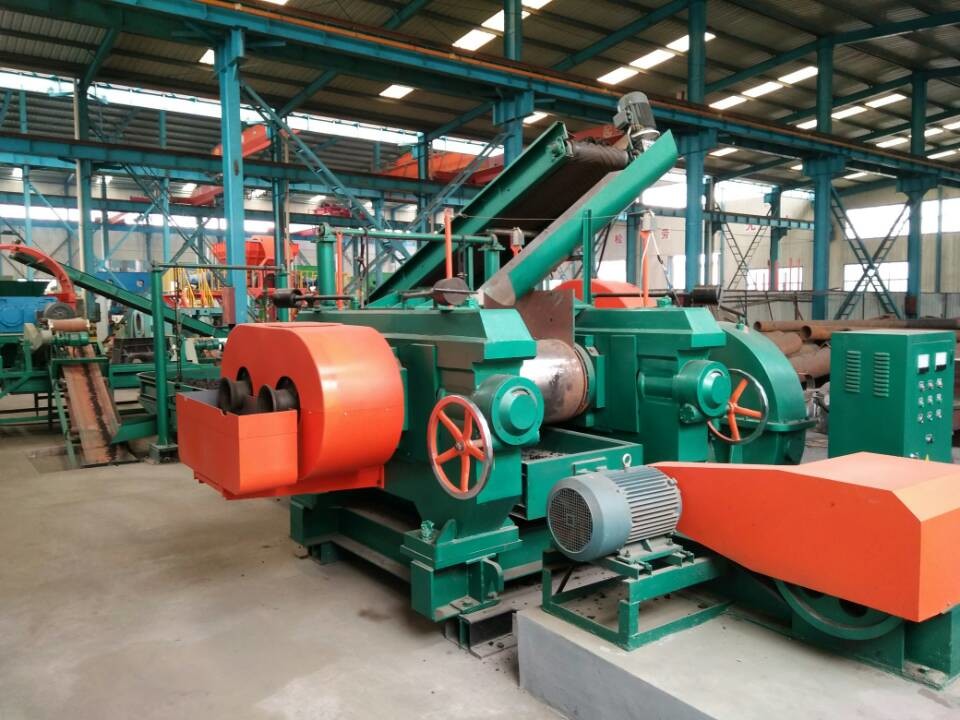

4 .Rubber Crusher: Dit is de hoofdmachine voor het recyclen van afvalbanden

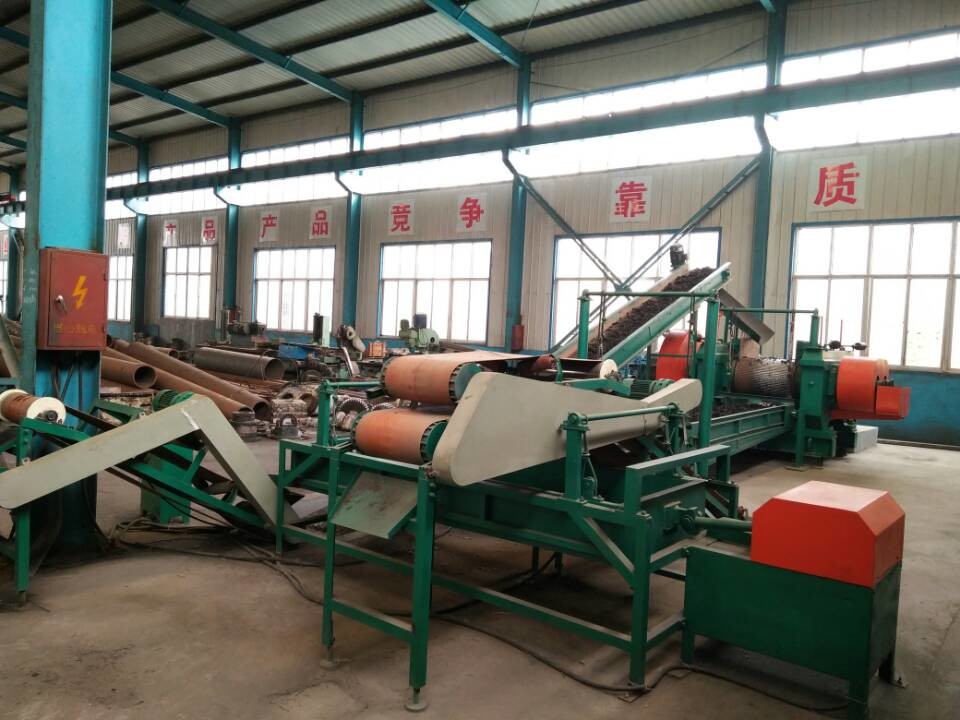

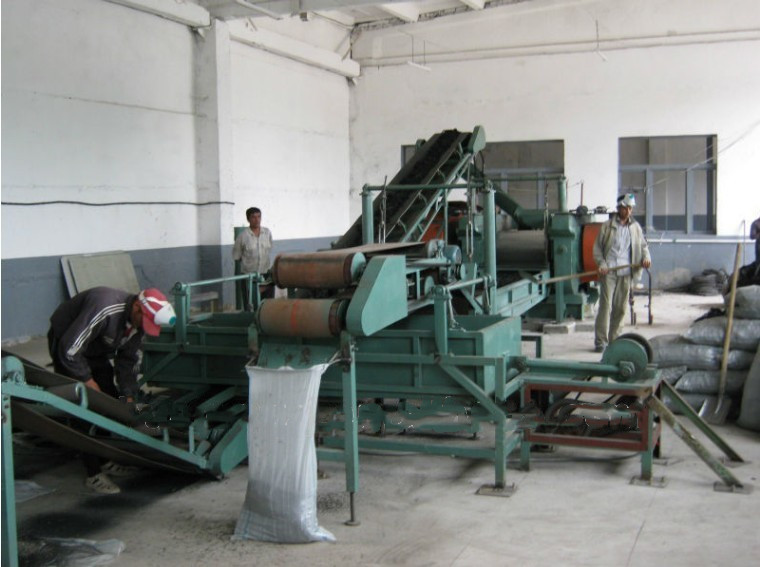

5. Rubbergranulatorproductielijn

​

6.fiber-scheider

Belangrijkste technische specificaties

1).Waaier: de diameter van het ventilatorblad is φ1100 mm en het aantal is 8 stuks.

2).Wielschaalmaat: het lichaamsdeel van de apparatuur is φ1600 mm en de totale hoogte van de apparatuur is ongeveer 3400 mm.

3).Spiltoerental: 377 (en 464) tpm.

4).Hoofdmotor: JQ2-52-6 5,5 kW 760 tpm.

5).Feeder-omwentelingen: 29 omwentelingen per minuut.

6).Aanvoermotor: JW092—4 0,4 ​​kW 1370 tpm

3. Functies

Het principe van luchtscheiding is gebaseerd op het gewichtsverschil tussen het fijne rubberpoeder en de gemengde vezelstrengen.Onder invloed van de luchtstroom worden verschillende opwaartse krachten gegenereerd.Op basis van dit verschil is het scheidingsapparaat zo ontworpen dat deze twee materialen kunnen worden gescheiden en zich op verschillende plaatsen kunnen vestigen om het scheidingsdoel te bereiken.
