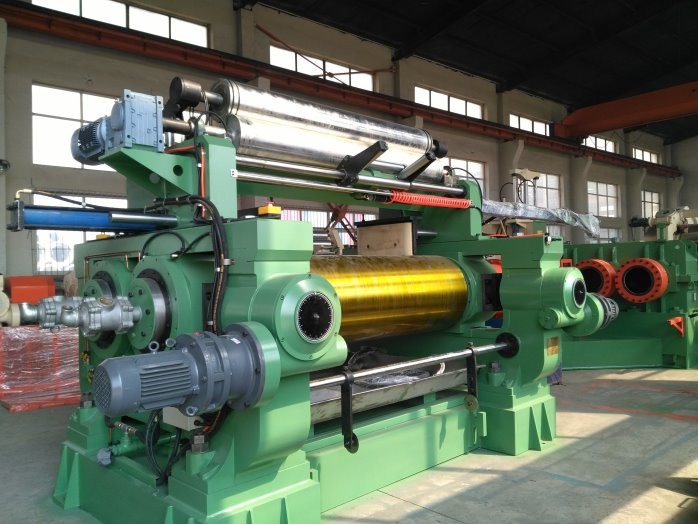

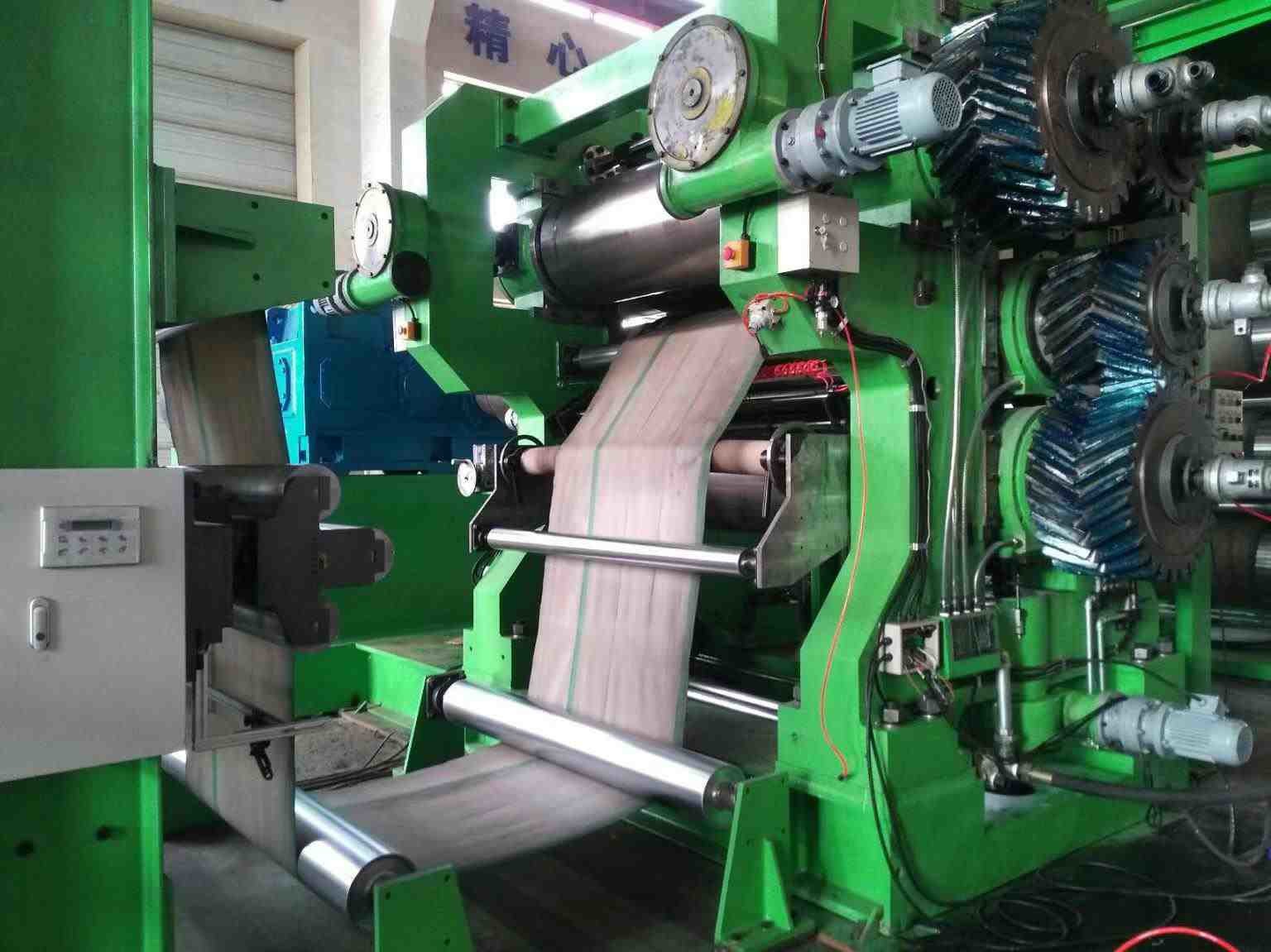

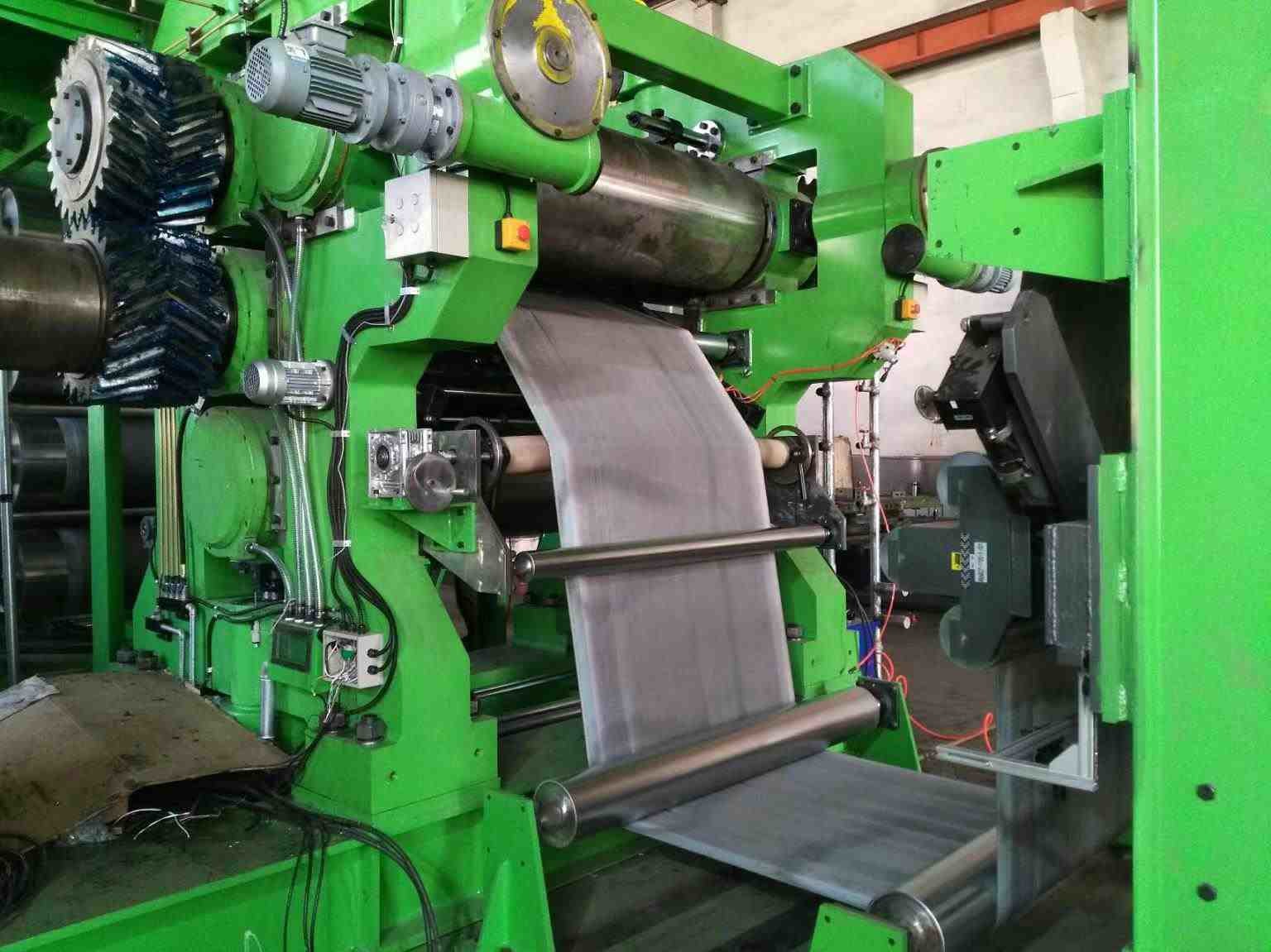

1600mm Machine 3 van de Drie Broodjes Rubberkalender de Machine van de Broodjeskalender

Verminder- en elektrische onderdelen:

1Motor- en elektrische onderdelen, uitgerust met "SIEMENS", "MITSUBSHI", "CHINT", enz.

2Bekende merk PLC automatische besturing, veilig, veilig, stabiel.

3We hebben hier een patent op.

Toepassings- en bedrijfsvereisten van de apparatuur

1.1Hoofdtoepassing:Deze machine wordt hoofdzakelijk gebruikt voor gordijnen, doek en andere stoffen dubbelzijdig continu rubberen.

1.2 Bedieningsvereisten A. rijomgeving: hoogte < 1000 m,

temperatuur: 5°C-40°C, max. relatieve bescheidenheid 95%

B. Stroomvoorziening: AC415V/50Hz, driefasig

C. Koelwaterdruk: 0,2-0,4 Mpa

Temperatuur van het koelwater: < 25°C±3°C

2 Belangrijkste technische parameters

Roldiameter 550 mm

Werklengte van de rol 1600 mm

Lijnversnelling middenrol 4-32 m/min

Versnellingsverhouding van de rollen 1:1.5:1.5:1

Max. nipbereik 10 mm

De dikte van het gecalenderde product is 0,3-6 mm

Maximale breedte van het gecalenderde product 1400 mm

Hoofdmotor

Vermogen 132/160kw

Versnelling 980 rpm

Nippelregulerend type gemotoriseerd regelen

Koelwaterdruk 0,2-0,4Mpa

Algemene afmetingen ((L*W*H) 6270*2960*4100mm

Gewicht 22000 kg

3 Aanbodbereik

Machinekarosserie (bedplaat & frame) 1 set

Rollen en lagers 4 sets

Nip-instelling 3 sets

Voorraadgids 1 set

Glijsysteem 1 set

Transmissie-systeem 1 set

Systemen voor het aanpassen van de roltemperatuur van de pijpleiding 1 set

Fundamentenbouten 1 set

Elektrisch besturingssysteem 1 set

4 De volgende door de eindgebruiker voorbereide items

A. Alle draadkabels buiten de bedieningsbox en de elektrische bedieningskast.

B. Alle leidingen buiten roterende verbindingen.

5 Vervaardiging en technische normen

5.1 Raam: gietijzer met een hoge sterkte, door een glansbehandeling en volledig verwerkt met behulp van precisiebewerking, met een sterke stijfheid en een goede antivibratievermogen.

5.2 Bedplaat: door gloeiing en verwerking gelast bedplaat met een hoge stijfheid en geen vervorming.

5.3 Rollen en lagers

(1) Rolstructuur: holle gladde rol, geboorde rollen zijn optioneel.

(2)Materialen en vervaardigingen: vervaardigd van Ni, Cr en Mo-legeringen door middel van centrifuge gieten

(3) Hardheid: HRC60-67

(4)Diepte van de verhardingslaag: 5-23 mm

(5) Hoofdlager: wrijvingsrollenlager

(6) Lagers: gieten van onderdelen door middel van glansproces, zonder smeerolie.

(7) Het systeem voor het instellen van de roltemperatuur is voorzien van hoogwaardige roterende gewrichten en een roestvrijstalen slang.

5.4 Nipregelaar

Nipregeling wordt gebruikt voor rollen 1#, 2# en 4#, zowel voor eenzijdige regeling als voor

dubbelzijdige meerdere aanpassingen zijn beschikbaar.

5.5 Voorraadgids

De afstand wordt met handmatige druk ingesteld.

5.6 Versnellingsreductie

(1)Type: één motorinvoer- en één motoruitvoeras

(2)Smelte: oliebad type

(3)Invoerkoppeling: flexibele koppeling

5.7 Stangspeldkoppeling

De staafspeldkoppeling wordt toegepast om de snelheidsreductie-uitgangsas en de rol te verbinden, waardoor een betrouwbare en soepele werking tijdens het werken en een eenvoudig onderhoud mogelijk is.

5.8 Smeersysteem

(1)Lager: voor dit systeem is er een olietank, waarop een stel met stroomcapaciteitsregeling, olietemperatuurmeter, koeler, filter enz. is geplaatst.

(2)Lieftolie smeerleidingen

5.9 Elektrisch besturingssysteem

Compleet en perfect besturingssysteem voldoet aan de calender werkvereisten, dit systeem wordt gekenmerkt door eenvoudige werking en betrouwbare werking.
