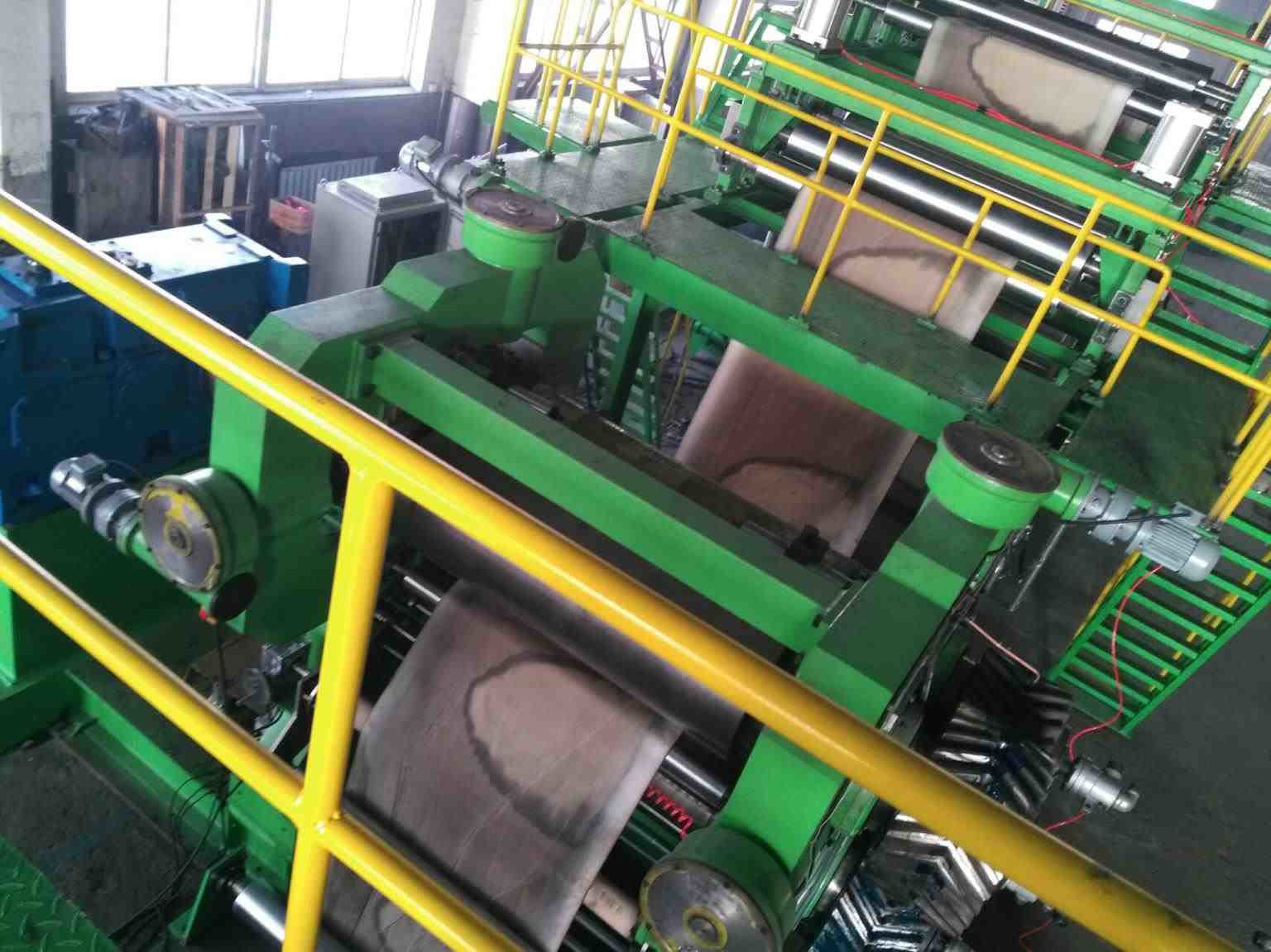

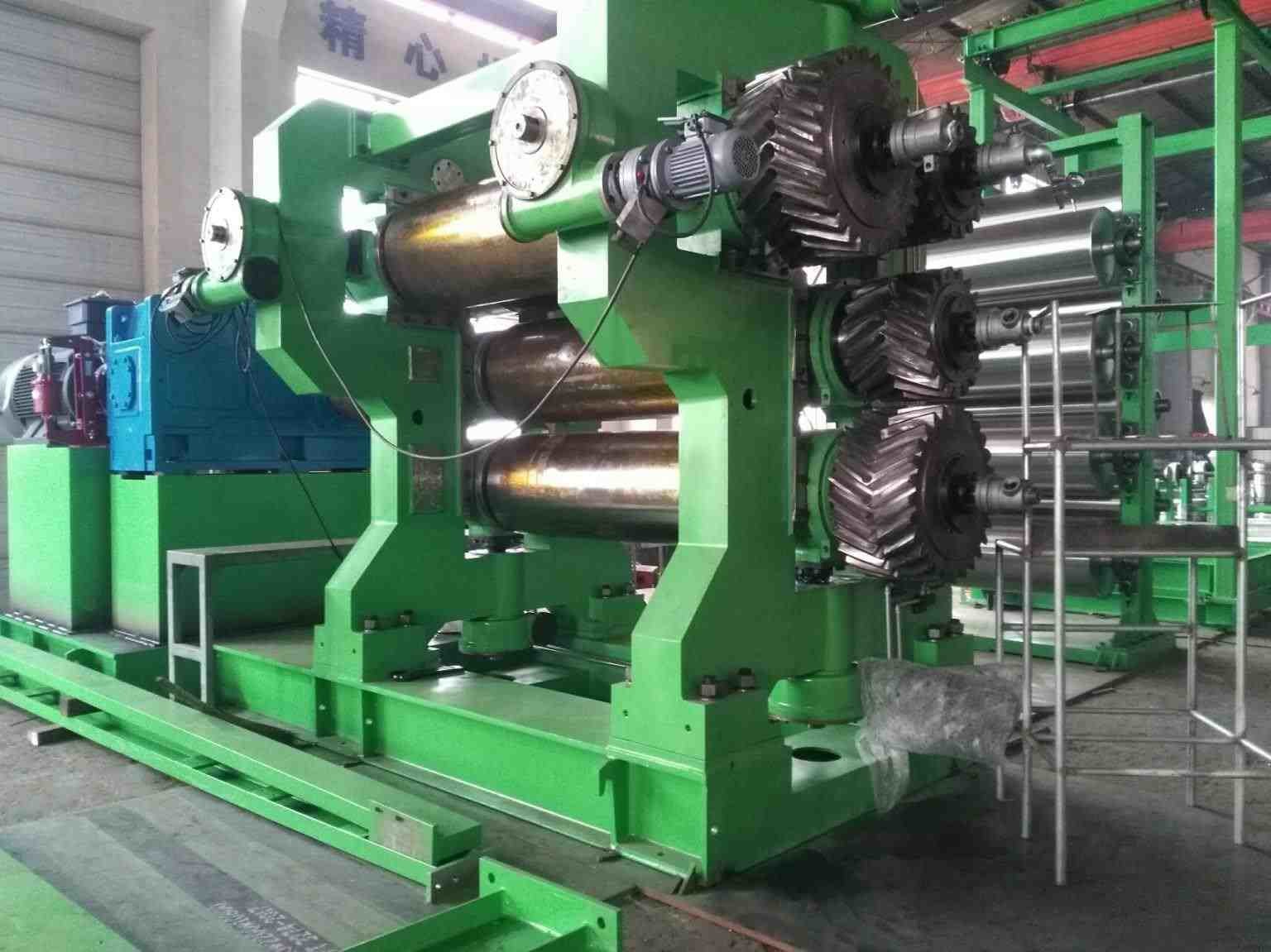

550mm Machine Twee van de Broodjes Rubberkalender Broodjesmolen voor het Rubber Samenstellen

Motor&Electricalcomponenten:

1. Motor&Electricalcomponenten met „SIEMENS“ „MITSUBSHI“ „CHINT worden uitgerust“, enz. die

2.Famous merkplc autocontrole, Brandkast, Stabiele Seliable.

3. energiebehoud, hebben wij octrooi voor dit.

Van de materiaaltoepassing en verrichting vereisten

1.1 hoofdtoepassing: Deze machine wordt hoofdzakelijk gebruikt voor gordijn, canvas en andere stoffen het dubbele kanten ononderbroken met rubber bekleden.

1.2 het lopende milieu van verrichtingsvereisten A.: altitude<1000m,

temperatuur: 5℃-40℃, max. relatieve nederigheid 95%

B. voeding: AC415V/50Hz, driefasen

C. het koelen waterdruk: 0.2-0.4Mpa

Het koelen watertemperatuur: ﹤25℃±3℃

2 belangrijke technische parameters

Broodjesdiameter 550mm

Broodje het werk lengte 1600mm

Middenbroodjes lineaire snelheid 4-32m/min

Snelheidsverhouding van broodjes1:1.5: 1.5:1

Max. kneepwaaier 10mm

Gekalanderde productdikte 0.36mm

Max. gekalanderde productbreedte 1400mm

Hoofdmotor

Macht 132/160kw

Snelheid 980RPM

Kneep het aanpassen type het gemotoriseerde aanpassen

Het koelen waterdruk 0.2-0.4Mpa

Algemene afmetingen (L*W*H) 6270*2960*4100mm

Gewicht ong. 22000kg

3 leveringswaaier

Machinelichaam (grondplaat &frame) 1set

Broodje die 4sets &bearing

Kneep het aanpassen apparaat 3sets

Het apparaat 1set van de voorraadgids

Smerend systeem 1set

Transmissiesysteem 1set

Broodjestemperatuur het aanpassen pijpleidingssysteem 1set

Stichtingsbouten 1set

Elektrocontrolesysteem 1set

4 die na punten tegen eind worden voorbereid - gebruiker

A. Alle draadkabels buiten verrichtingsdoos en elektrocontrolekabinet.

B. Alle pijpleidingen buiten roterende verbindingen.

5 vervaardiging en technische normen

5.1 kader: gietijzer met hoge weerstand door onthardende behandeling en volledig verwerking via precisie die, met sterke starheid en goede anti-vibration capaciteit machinaal bewerken.

5.2 grondplaat: gelaste grondplaat door het ontharden en verwerking, met een hoge starheid en geen misvorming.

5.3 broodje en het dragen

(1) Broodjesstructuur: het holle vlotte broodje, geboorde broodjes is facultatief.

(2) Materiaal en fabrications: gemaakt van de legering van Ni, van Cr en Mo door centrifugaalafgietsel

(3) Hardheid: HRC60-67

(4) Diepte van verhardende laag: 523mm

(5) Hoofdlager: antifrictierollager

(6) Lagersteun: gietende delen door onthardend proces, met gereserveerde het gat van de smeringsolie.

(7) Broodjestemperatuur het aanpassen het systeem keurt met hoogte goed - kwaliteits roterende verbindingen en roestvrij staalslang.

5.4 kneep het aanpassen apparaat

Kneep het aanpassen wordt gebruikt broodje 1#, 2# en 4#, zowel het enige zij aanpassen en

hetzij veelvoudige aanpassen is beschikbaar.

5.5 voorraadgids

Ontruiming het aanpassen wordt goedgekeurd met handtype.

5.6 snelheidsreductiemiddel

(1) Type: één motorinput en enige outputschacht

(2) Smering: het type van oliebad

(3) Ingevoerde koppeling: flexibele koppeling

5.7 couplin van de staafspeld

De koppeling van de staafspeld wordt goedgekeurd om de outputschacht van het snelheidsreductiemiddel en broodje te verbinden, dat het betrouwbare en vlotte lopen terwijl het werken, evenals een gemakkelijk onderhoud maakt.

5.8 smeringssysteem

(1) Dragend: er is een olietank voor dit systeem, waarop met stroomcapaciteit het aanpassen, de maat van de olietemperatuur, koeler, filter en enz. plaats.

(2) Dunne pijpleidingen van de oliesmering

5.9 elektrocontrolesysteem

Het volledige en perfecte controlesysteem komt kalender het werk vereisten samen, komt dit systeem van eenvoudige verrichting en het betrouwbare lopen voor.
